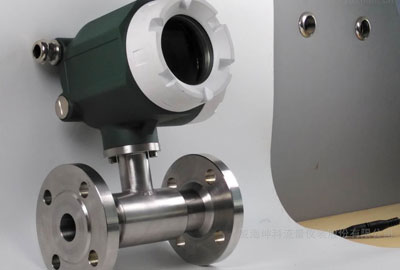

渦輪流量計組成結構

渦輪流量計是由渦輪流量傳感器與顯示儀表組成，是液體計量理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用於石油、化工、冶金、供水、造紙、環保、食品等領域，適用於測量封閉管道中與不鏽鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控製、超量報警等用途。

液體渦輪流量計可水平或垂直安裝，垂直安裝時流體流動方向應從下向上，液體必須充滿管道，不得有氣泡；液體流動方向要與傳感器外殼上指示流向的箭頭方向一致；傳感器前後直管段要求，上遊端至少應有 10 倍公稱通徑長度的直管段，下遊端應不少於 5 倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準。
