LWQ係列氣體渦輪流量計

來源：www.ccqkx.org 點擊：發布時間：2019/5/7 9:01:49

渦輪流量計

LWQ係列氣體渦輪流量計

產品特點：

◆  優質合金渦輪，具有更高的穩流和耐腐蝕作用

◆  進口優質專用軸承，使用壽命長

◆  計量室與通氣室隔絕，保證了儀表的安全性

◆ 可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，並顯示標準狀態下（P_b=101.325KPa,T_b=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值

◆  流量範圍寬（Q_max/Q_min≥20:1)，重複性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m³/h

◆  智能化儀表係數多點非線性修正

◆  內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀

◆  儀表具有防爆及防護功能，防爆標誌為ExdⅡBT4、ExiaⅡCT4，防護等級為IP65

◆  係統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上

◆  儀表係數、累計流量值掉電十年不丟

技術參數

一、流量範圍：

型號規格

公稱通徑

（mm）

流量範圍

（m³/h）

始動流量

（m³/h）

工作壓力

（MPa）

安裝形式

LWQ-25

25 （1"）

2-40

0.6

4.0

法蘭（螺紋）

LWQ-40

40 （1.5"）

3-60

0.8

4.0

法蘭（螺紋）

LWQ-50

50 （2"）

5-100

1

4.0

法蘭

LWQ-80

80 （3"）

10-200

2.5

1.6

法蘭

LWQ-100

100（4"）

20-400

2.5

1.6

法蘭

LWQ-150

150（6"）

50-1000

4

1.6

法蘭

LWQ-200

200（8"）

100-2000

8

1.6

法蘭

LWQ-250

250（10"）

150-3000

12

1.6

法蘭

LWQ-300

300（12"）

200-4000

16

1.6

法蘭



二、電氣性能指標：

表2

型號規格

顯示、輸出方式

供電電源

LWQ

電壓脈衝低電平≤1V，高電平≥5V，三線製

外電源DC12V-24V

LWQ－A

(4～20)mA標準模擬信號線性對應於(0～Q_max)m³/h標準體積流量, 兩線製

外電源DC24V

LWQ－B

具有多點精度修正，同時顯示瞬時流量和累計流量雙排液晶顯示，方法如下：

Q    XXXX    四位瞬時流量（m³/h）

XXXXXXXX    八位累計流量（m³）

注：累計流量自00.000000開始計數，自動擴大顯示精度，最大記至999999.99。累計流量值可清零，儀表係數、累計流量值掉電十年不丟。

3.2V10AH鋰電池供電

LWQ－C

在LWQ-B（現場顯示型）基礎上加裝4－20mADC電流輸出

外電源DC24V

LWQ－D

在LWQ-B（現場顯示型）加裝溫度、壓力傳感器，對不同狀況流量進行自動補償修正運算。可同時查詢溫度、壓力、電池電量等數值。可輸出高頻、低頻電壓脈衝信號以及4-20mADC兩線製電流信號。

3.2V10AH鋰電池或外電源DC24V

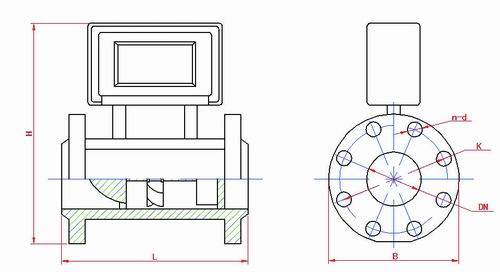

三、外型尺寸：

LWQ係列氣體渦輪流量計

注：如圖所示為溫壓補償型儀表外形。

同口徑所有型號儀表傳感器部分以及整機高度尺寸一致。

表3

型號	通徑 mm	L	B	H	K	n	d	螺栓規格	常規耐壓 MPa
LWQ-25	25	170	115	236	85	4	φ14	M12×50	4.0
LWQ-40	40	200	150	266	110	4	φ18	M16×55
LWQ-50	50	220	165	285	125	4	φ18	M16×60
LWQ-65	65	235	185	300	145	4	φ18	M16×65	1.6
LWQ-80	80	280	200	319	160	8	φ18	M16×70
LWQ-100	100	330	220	337	180	8	φ18	M16×80
LWQ-150	150	450	285	395	240	8	φ22	M20×80
LWQ-200	200	550	340	448	295	12	φ22	M20×90
LWQ-250	250	700	403	495	355	12	φ26	M24×90
LWQ-300	300	800	460	548	410	12	φ26	M24×100
